合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 從哪些方面可以體現(xiàn)出酶特異性地結(jié)合某種物質(zhì)？
> KibronLB膜分析儀研究自組裝肽在制造定制螺旋狀納米結(jié)構(gòu)中的應(yīng)用
> 無機(jī)鹽濃度對(duì)HPAM不同復(fù)配體系降低界面張力能力的影響（一）
> LB膜技術(shù)及LB膜成膜過程、應(yīng)用領(lǐng)域
> 3種典型清水劑對(duì)不同原油組分界面穩(wěn)定性、油滴聚并行為的影響（一）
> 有關(guān)表面張力儀產(chǎn)品優(yōu)點(diǎn)和參數(shù)說明
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——摘要、介紹
> 探討一級(jí)相變過程中氣泡和液滴臨界半徑的變化規(guī)律、演化方向（二）
> 定性分析聚合物界面張力與系統(tǒng)黏度比之間的關(guān)系——數(shù)值仿真結(jié)果、結(jié)論
> 液體表面張力系數(shù)的光學(xué)測(cè)量實(shí)驗(yàn)裝置與方法
推薦新聞Info
-
> 利用表面張力優(yōu)化浮選工藝：調(diào)整劑AY在石英-膠磷礦分離中的活性調(diào)控（二）
> 利用表面張力優(yōu)化浮選工藝：調(diào)整劑AY在石英-膠磷礦分離中的活性調(diào)控（一）
> 嵌段比例對(duì)溫敏聚合物表面張力的影響及臨界膠束濃度分析（三）
> 嵌段比例對(duì)溫敏聚合物表面張力的影響及臨界膠束濃度分析（二）
> 嵌段比例對(duì)溫敏聚合物表面張力的影響及臨界膠束濃度分析（一）
> 溫度和碳碳雙鍵數(shù)對(duì)脂肪酸酯表面張力的影響（二）
> 溫度和碳碳雙鍵數(shù)對(duì)脂肪酸酯表面張力的影響（一）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（二）
> 二甲亞砜與二甲苯異構(gòu)體混合物的體積收縮與表面張力降低效應(yīng)（一）
> 表面能與表面張力對(duì)凍干制劑中“小瓶霧化”現(xiàn)象的影響機(jī)制研究
?發(fā)泡材料配方對(duì)表面張力的影響
來源： 瀏覽 1373 次 發(fā)布時(shí)間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化，發(fā)泡后體積與發(fā)泡前體積之比稱為發(fā)泡倍率，按發(fā)泡倍率不同，IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品，其原料配方不同，主要差別是發(fā)泡劑含量有差異，發(fā)泡材料的中間過程產(chǎn)品即發(fā)泡材料母片，由于配比差異其表面張力也不同，而且是否經(jīng)過輻照交聯(lián)處理也有很大區(qū)別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別，而且還與是否壓光有關(guān)，實(shí)驗(yàn)測(cè)試結(jié)果如表2所示。

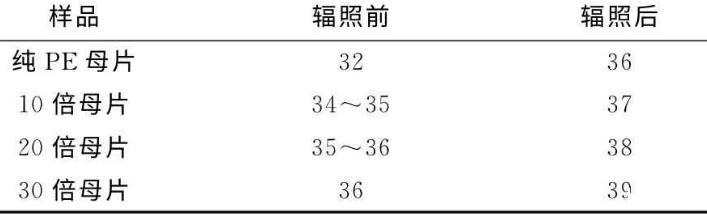

表1不同發(fā)泡倍率母片輻照處理前后的表面張力

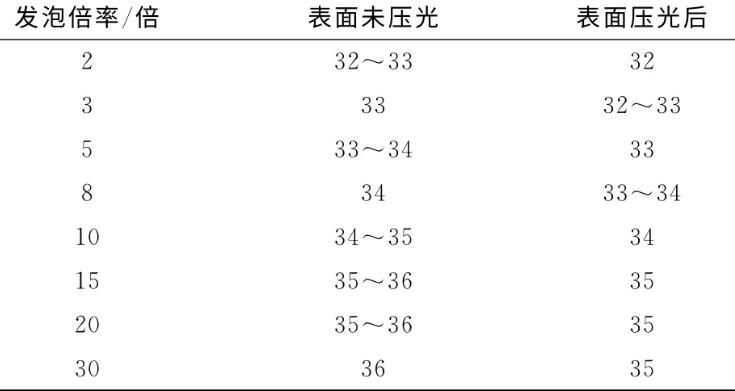

表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出，純PE表面張力最小，隨著發(fā)泡劑加入比例增加，改變了材料的結(jié)晶性，表面張力趨于增加。電子束輻照交聯(lián)，可以改變材料結(jié)構(gòu)，同樣改變了材料表面的表面能，材料表面張力變大。
由表2可看出，隨著發(fā)泡產(chǎn)品倍率提高，材料表面張力會(huì)增加。發(fā)泡材料的微觀泡孔結(jié)構(gòu)，改變了表面特性，增加了液體的潤濕，發(fā)泡倍率加大，單位體積內(nèi)泡孔數(shù)增加，表面泡孔結(jié)構(gòu)更利于浸潤。發(fā)泡材料剛完成發(fā)泡后，其表面張力小于發(fā)泡前對(duì)應(yīng)的母片，這是因?yàn)榘l(fā)泡在高溫下進(jìn)行，使得表面進(jìn)行了結(jié)晶融化和重新結(jié)晶，改變了前期輻照交聯(lián)引起的表面變化。同一材料，若表面壓光處理后，表面張力會(huì)略有下降，這是因?yàn)閴汗飧淖兞瞬牧媳砻娴呐菘仔螒B(tài)，形成了一層平整表皮，不利于液體的浸潤。
